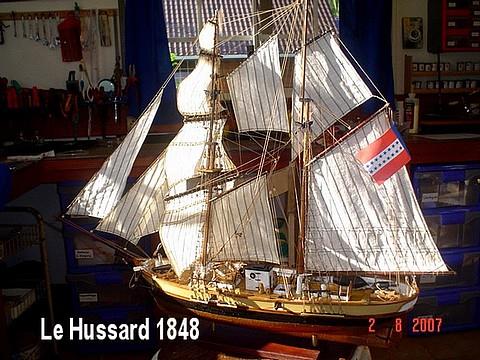

Un bateau très controversé quand à son système de bordés amovibles !. Ce qui est sûr , c'est qu'il n'a jamais existé dans la marine française. J'avais emmené un reste de kit à HAO en 1998. Mais il fut terminé à la retraite, en 2007 ! | Mon frère me fit cadeau d'un reste de kit trouvé à la brocante: kit de Artésania Latina d'un bateau imaginaire. tout au moins pour la France, mais répertorié dans la flotte hollandaise !
Information du forum de G. DELACROIX,
Il restait les couples, un peu de bois et les plans: deux séries et différents ... il faut le faire,pour une même marque !
Commencé à HAO, aux TUAMOTU, il s'appelle désormais le TUAMO. |

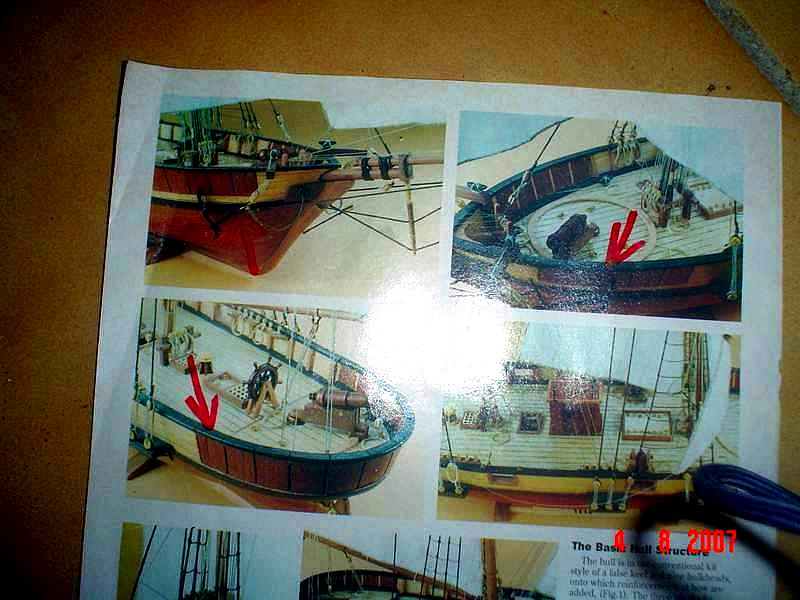

|  Les flèches montrent ce qui était censé faire l'originalité de ce bateau: une partie des pavois avant et arrière s'enlevait ou s'abaissait pour permettre aux caronades de tirer. Trouvant cela un peu ridicule et pensant aux efforts que ces endroits supportaient, j'ai supprimé ce particularisme.
Aussi mon bateau est devenu tout à fait imaginaire et il porte même le drapeau des TUAMOTU, haut lieu de la construction navale comme chacun le sait ! |
|

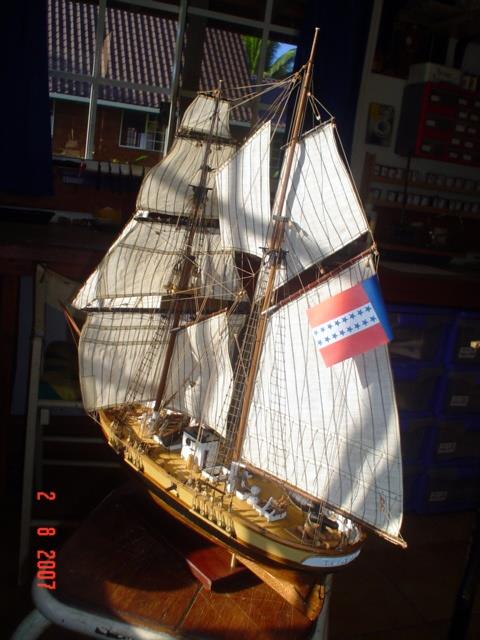

|  | Vue arrière. Les voiles sont fabriquées selon la méthode de Pierre CORBIERES en fils collés sur une fine toile servant dans nos îles à la confection des "paréos".
Il existe bien sûr d'autres méthodes:
- la couture: ce procédé que j'avais essayé sur une Bisquine ne m'avait pas bien réussi;
- la technique des fils tirés: intéressante, même avec le tissu "paréo" que , faute de soie, j'ai testé. Mais si on arrive à représenter très correctement les laizes, il n'en est pas de même pour le reste ...
Le résultat des fils collés est, comme on peut le constater , intéressant
Quant aux ralingues, d'un cordage plus fort, elles sont elles aussi collées. |

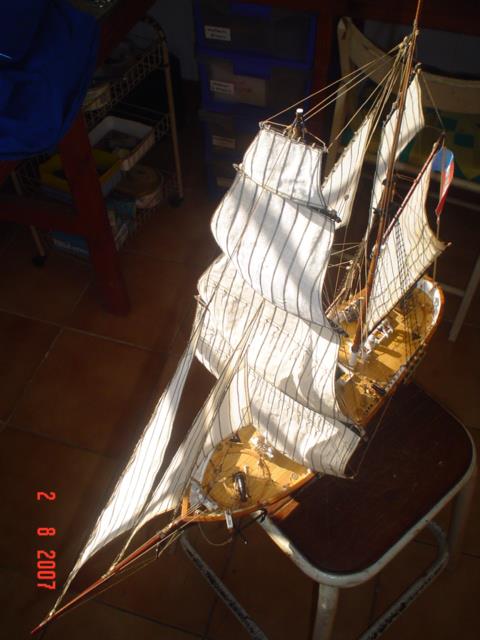

|  | | Vue avant: des fils de laiton sont passés dans les ourlets de bas de voile pour leur donner une forme et du volume |

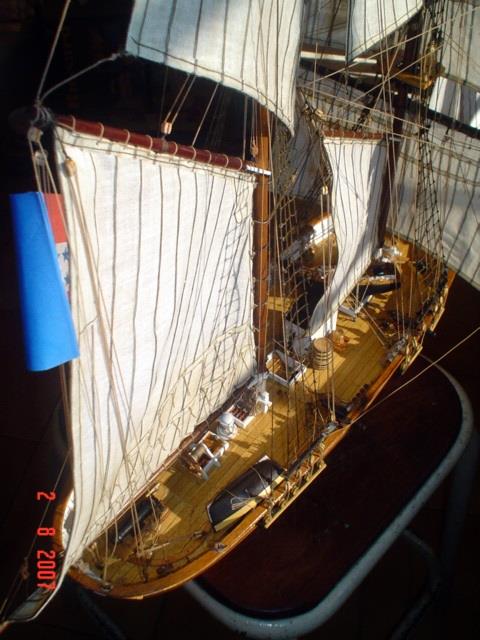

| | Vue de dessus arrière. Une petite annexe a été ajoutée (balsa taillé). | |  |
|  | | Vue de dessus. |
|

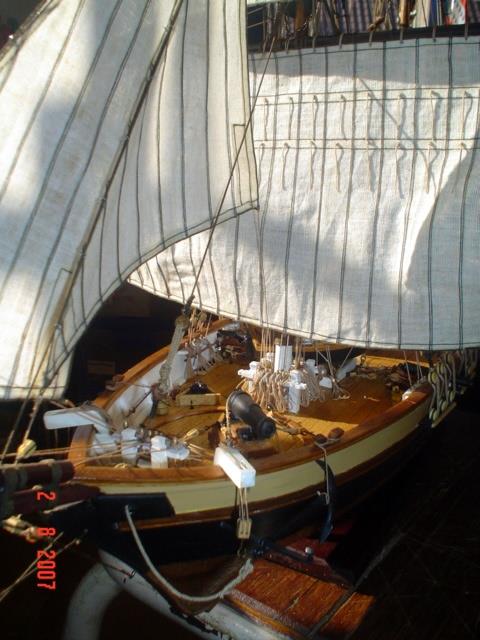

|  | | Caronade avant. Les garcettes de ris sont liées de chaque côté. Mais non effilées comme a su le faire Pierre CORBIERES pour sa Vénus au 1/72 ème ... |
|  | Caronade arrière. La barre a été fabriquée selon la méthode de JC CHAZARAIN (MRB).
Les 4 canons ont été refaits en laiton selon la procédure de O. BELLO (MRB 473). Les "boulets" sont des têtes d'épingles de couturière en plastique. |

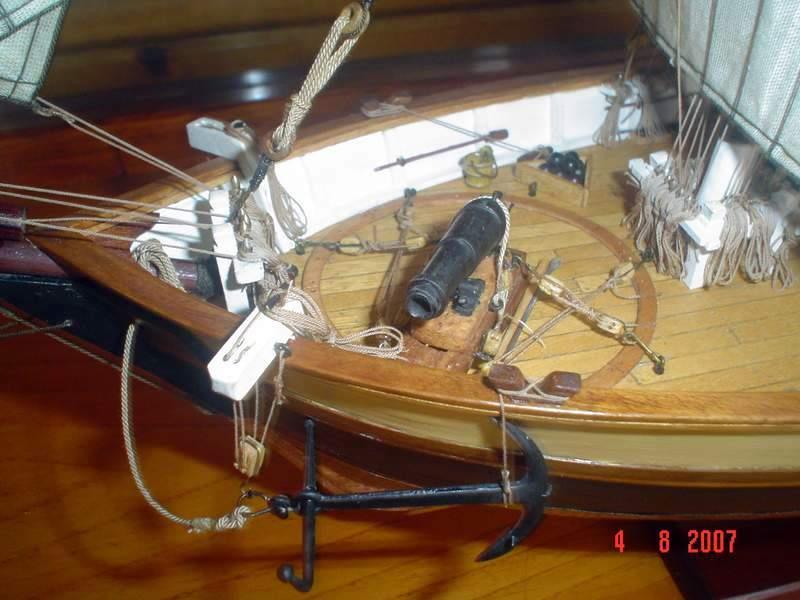

|  | | Fixation de l'ancre. On distingue les apparaux des canons et de la caronade fixés sur le pavois. |
|  | | Derrière la cuisine, le charnier sur son support: réserve d'eau pour l'équipage |
|
|  | La "cambuse" avec, à droite:
- le baril à mèche où l'on conserve une mèche en combustion sous la responsabilité du "coq";
- la marmotte qui sert au transport d'une mèche allumée.
Une barque a été ajoutée et équipée: papier moulé.
Pour le pont, je suis allé au plus simple: crayon sur le côté des planches après collage et pointage avec un crayon bien pointu pour les "clous". |

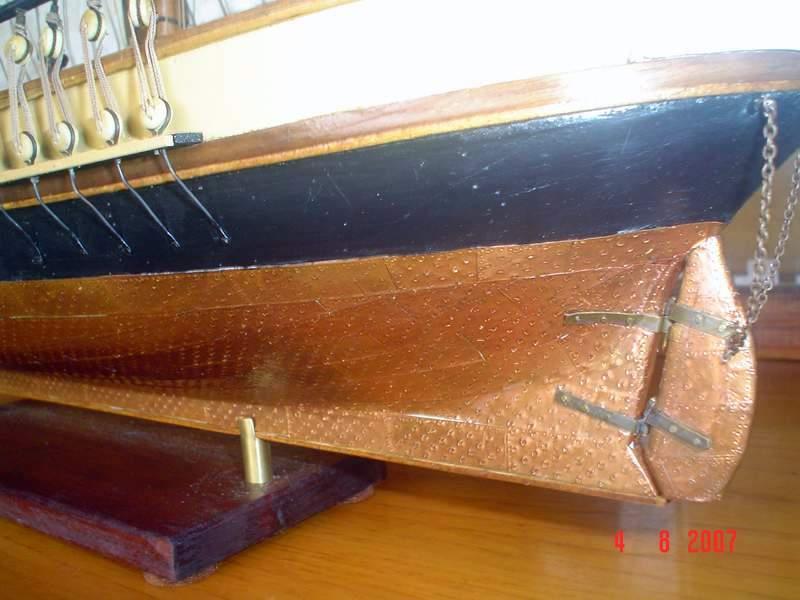

| doublage de la coque |  à 'arrière |

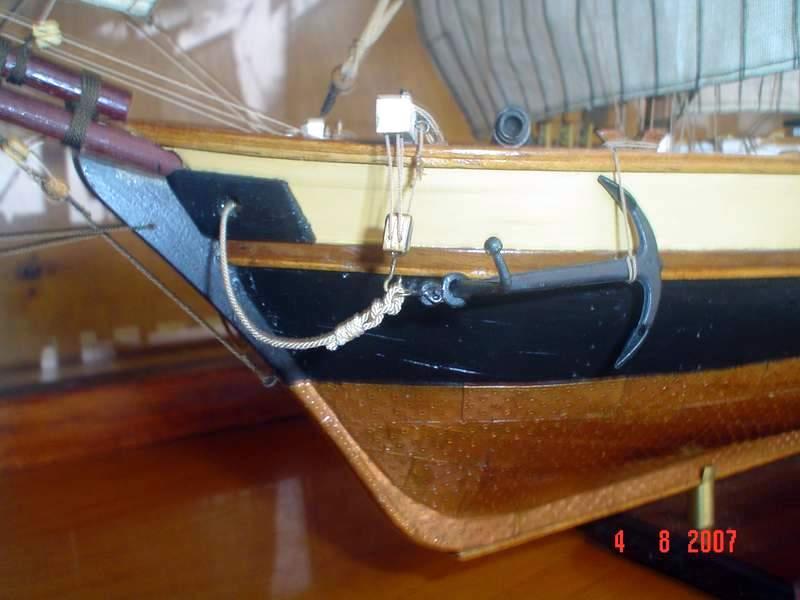

| ... |  à l'avant
|
|
|  naviguez sur le site et ... embarquez!
C'est terminé, ça ne fuit plus, il reste à ... franchir la barre!
A l'époque, pas de digue et des rouleaux qui arrivaient en rangs serrés sur la plage... Après avoir mis le bateau à l'eau (remorque à droite), on le maintenait, moteur en marche, on comptait les vagues et à la "bonne", on fonçait ...
Original pour quelqu'un qui, à l'époque ne savait pas nager!
Et pas évident,. Un jour nous avons assisté au départ d'un vieux routier de la mer et ... retourné comme une crêpe. Plus de peur que de mal ce jour-là. |
| |
|
