raboteuse de précision : utilisation performante d 'un petit rabot électrique

Pas toujours facile de trouver les baguettes aux bonnes dimensions. Les commander est parfois aussi trop long ! Alors une solution: construire une petite raboteuse qui permettra de les obtenir au 1/10ème

Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

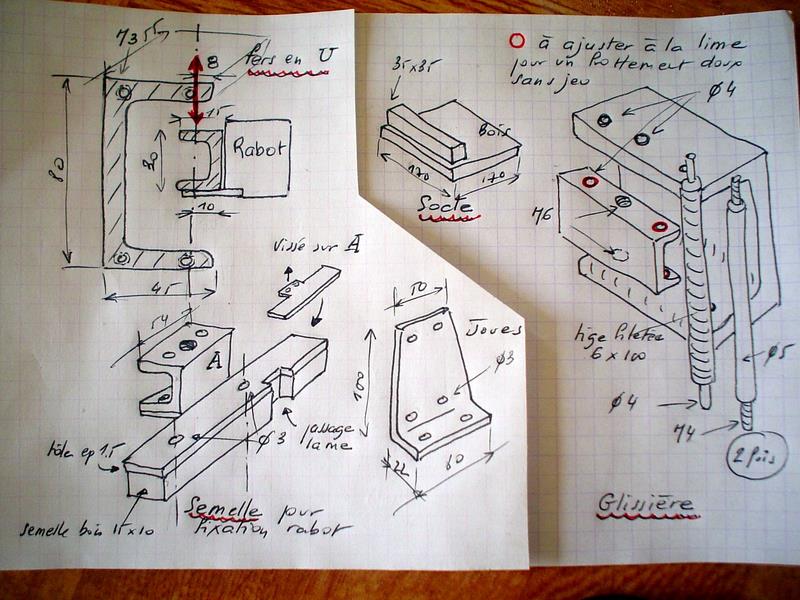

Faute de trouver les feuilles d'aluminium nécessaires, j'ai utilisé deux fers en U ce qui finalement simplifie le montage.

Une construction qui ne posera pas de problèmes si vous pouvez débiter (ou le faire faire par  un artisan) ces deux bouts de fers en U, bien d'équerre (scie à métaux mécanique) .

Il faut évidemment avoir le petit rabot en 12 volts !
Les dimensions données ne le sont qu'à titre indicatif.
Cliquez pour agrandir l'image

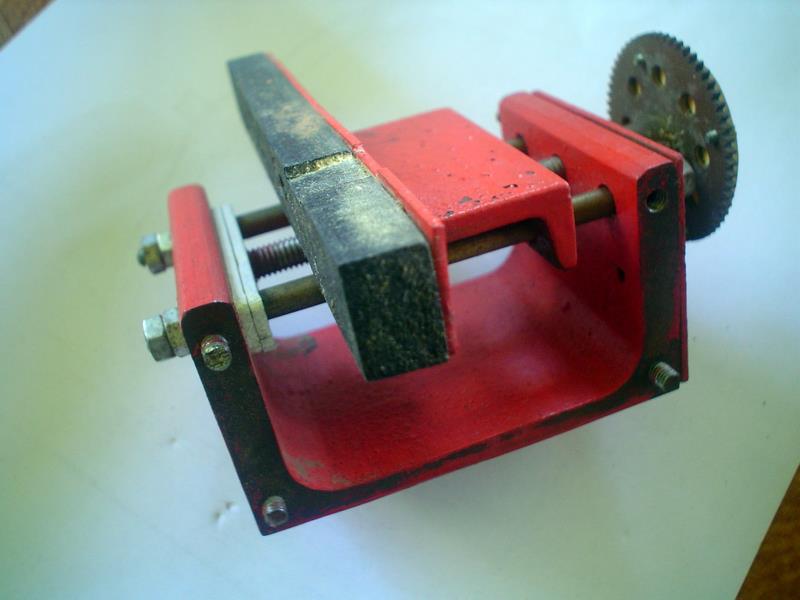

Facile avec cette vue de saisir le principe.
La tige filetée centrale de 6 x 100 déplace le chariot porte-rabot de 1 mm par tour.
Un bouton ou un disque gradué permet d'obtenir le 1/10ème, voire moins.
Cliquez pour agrandir l'image

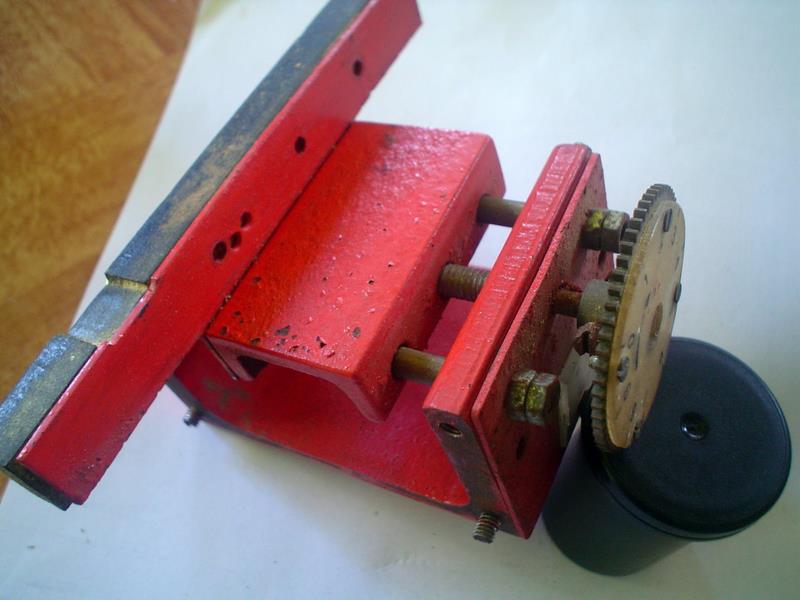

On voit mieux l'équerre qui va maintenir le rabot; elle est vissée ou soudée sur le petit fer en U.
Ne tenez pas compte des trous multiples ... probablement des erreurs ou ... le seul morceau de ferraille disponible !
Cliquez pour agrandir l'image

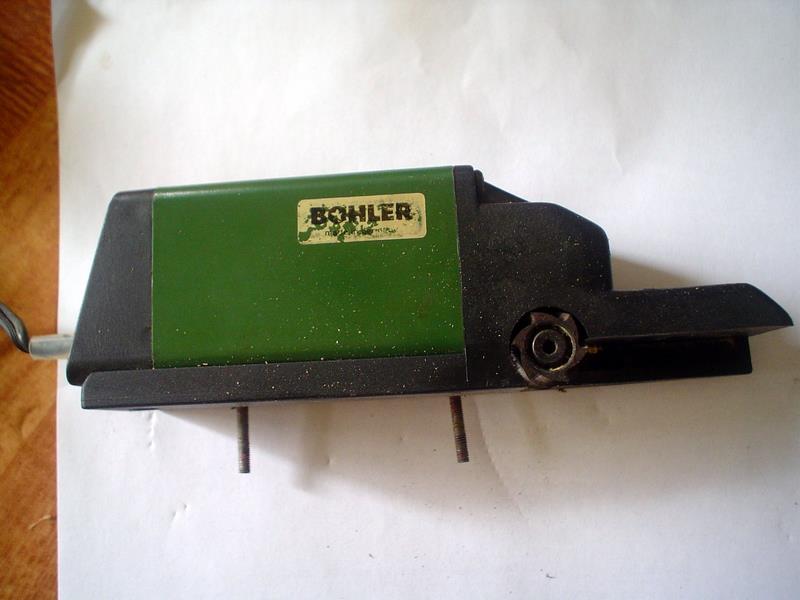

Le coeur du système : un petit rabot en 12 volts dont on a percé la semelle.
Cliquez pour agrandir l'image

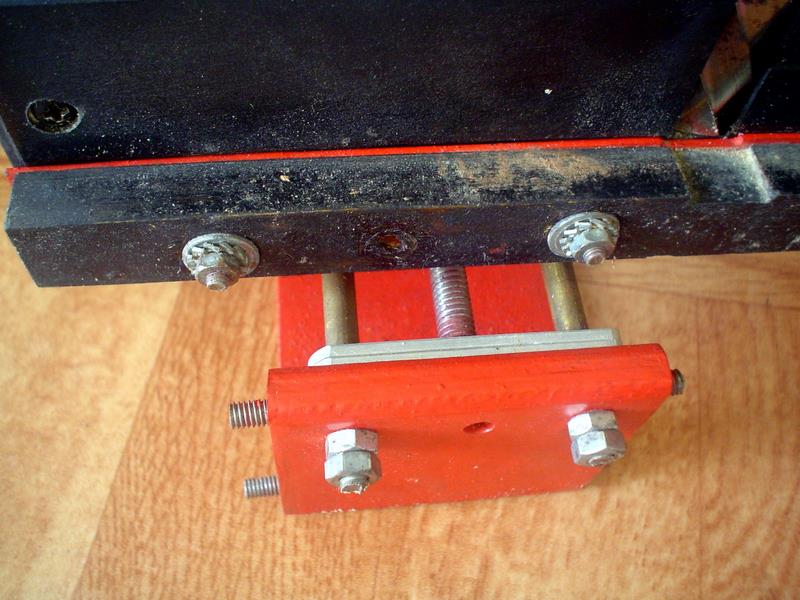

Fixation du rabot sur l'équerre.
